Circuitos Lógicos

Un circuito lógico es un dispositivo que tienen una o más entradas y exactamente una salida. En cada instante cada entrada tiene un valor, 0 o 1; estos datos son procesados por el circuito para dar un valor en su salida, 0 o 1.

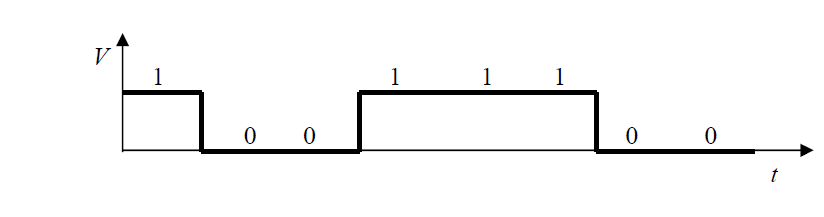

Los valores 0 y 1 pueden representar ciertas situaciones físicas como, por ejemplo, un voltaje nulo y no nulo en un conductor.
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (104).png
Los circuitos lógicos se construyen a partir de ciertos circuitos elementales denominados compuertas lógicas, entre las cuales diferenciaremos:
  • Compuertas lógicas básicas: OR, AND, NOT.
  • Compuertas lógicas derivadas: NOR, NAND.

Compuerta OR
En una compuerta OR con entradas A y B, la salida Y resulta:
Y = A+ B
donde la suma se define por la siguiente tabla:
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (106).png

La compuerta OR se representa del siguiente modo:
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (107).png

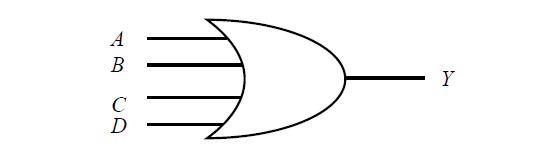

La compuerta OR también puede tener más de dos entradas:
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (105).png
donde la salida Y=A+B+C+D puede obtenerse asociando los sumandos:
Y = A + B + C + D = (A + B) + (C + D) = ((A+ B) + C) + D
Compuerta AND
En una compuerta AND con entradas A y B, la salida Y resulta:
Y = AB
donde el producto se define por la siguiente tabla:
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (109).png
La compuerta AND se representa del siguiente modo:
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (108).png

La compuerta AND también puede tener más de dos entradas:
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (110).png
donde la salida Y=A*B*C*D puede obtenerse asociando los factores:
Y = AB C D = (AB) ∗(C D) = ((AB) ∗C) ∗D

Compuerta NOT
En una compuerta NOT con entrada A, la salida Y resulta:
Y = A
donde el complemento se define por la siguiente tabla:
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (111).png

La compuerta NOT se representa del siguiente modo:
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (112).png

Compuertas NOR y NAND

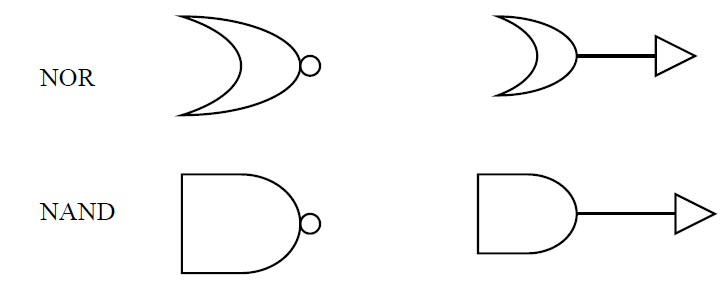

Las compuertas NOR y NAND no son básicas. Una compuerta NOR equivale a una
compuerta OR seguida de una compuerta NOT. Una compuerta NAND equivale a una compuerta AND seguida de una compuerta NOT.
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (113).png
Por lo tanto, cuando las entradas son A y B, las salidas de estas compuertas resultan:
• NOR: Y = A + B
• NAND: Y = AB


Los circuitos lógicos se forman combinando compuertas lógicas. La salida de un circuito lógico se obtiene combinando las tablas correspondientes a sus compuertas componentes.

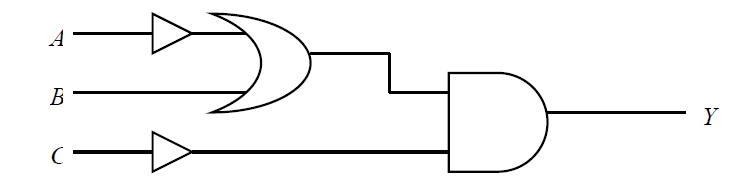

Por ejemplo:
Y = (A+ B) ∗C
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (114).png
Es fácil notar que las tablas correspondientes a las compuertas OR, AND y NOT son
respectivamente idénticas a las tablas de verdad de la disyunción, la conjunción y la negación en la lógica de enunciados, donde sólo se ha cambiado V y F por 0 y 1. Por lo tanto, los circuitos lógicos, de los cuales tales compuertas son elementos, forman un álgebra de Boole al igual que los enunciados de la lógica de enunciados.
Adoptaremos, entonces, aquí las mismas convenciones adoptadas en el caso del
álgebra de Boole:
• Omitimos el símbolo *, usándose en su lugar la yuxtaposición de variables.
• Establecemos que + es más fuerte que * y * es más fuerte que .
Puesto que tanto el álgebra de Boole es la estructura algebraica tanto de los circuitoscomo de la lógica de enunciados, la salida de un circuito lógico también puede expresarse en el lenguaje de la lógica de enunciados. Por ejemplo, la salida del circuito anterior
resulta:
(A+ B) ∗C                         (¬p ∨ q) ∧ ¬r

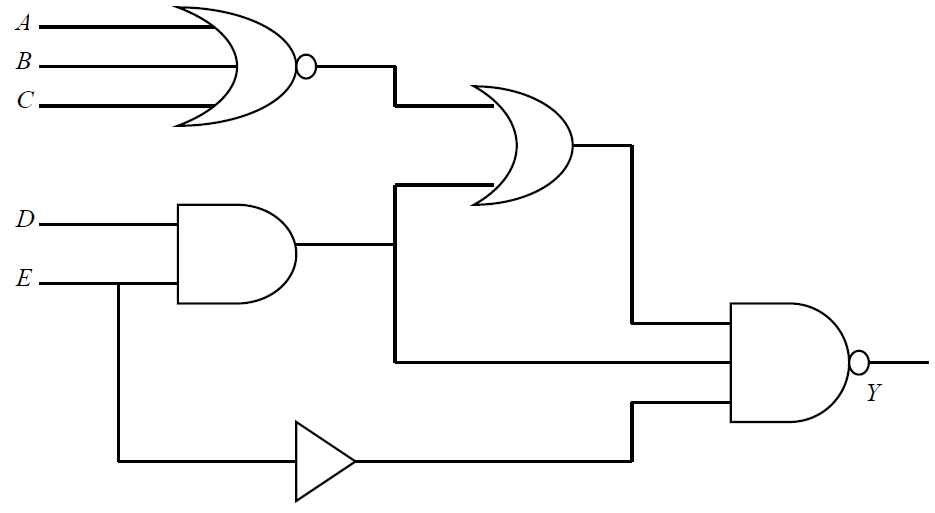

Ejemplo: Y = ((A+ B + C) + DE)DEE
C:\Users\Miguel Angel\Pictures\Screenshots\Captura de pantalla (115).png


La salida de este circuito, expresada en el lenguaje de la lógica de enunciados, resulta:


((A+ B + C) + DE)DEE ¬((¬(p ∨ q ∨ r) ∨ (s ∧ t)) ∧ s ∧ t ∧ ¬t)
